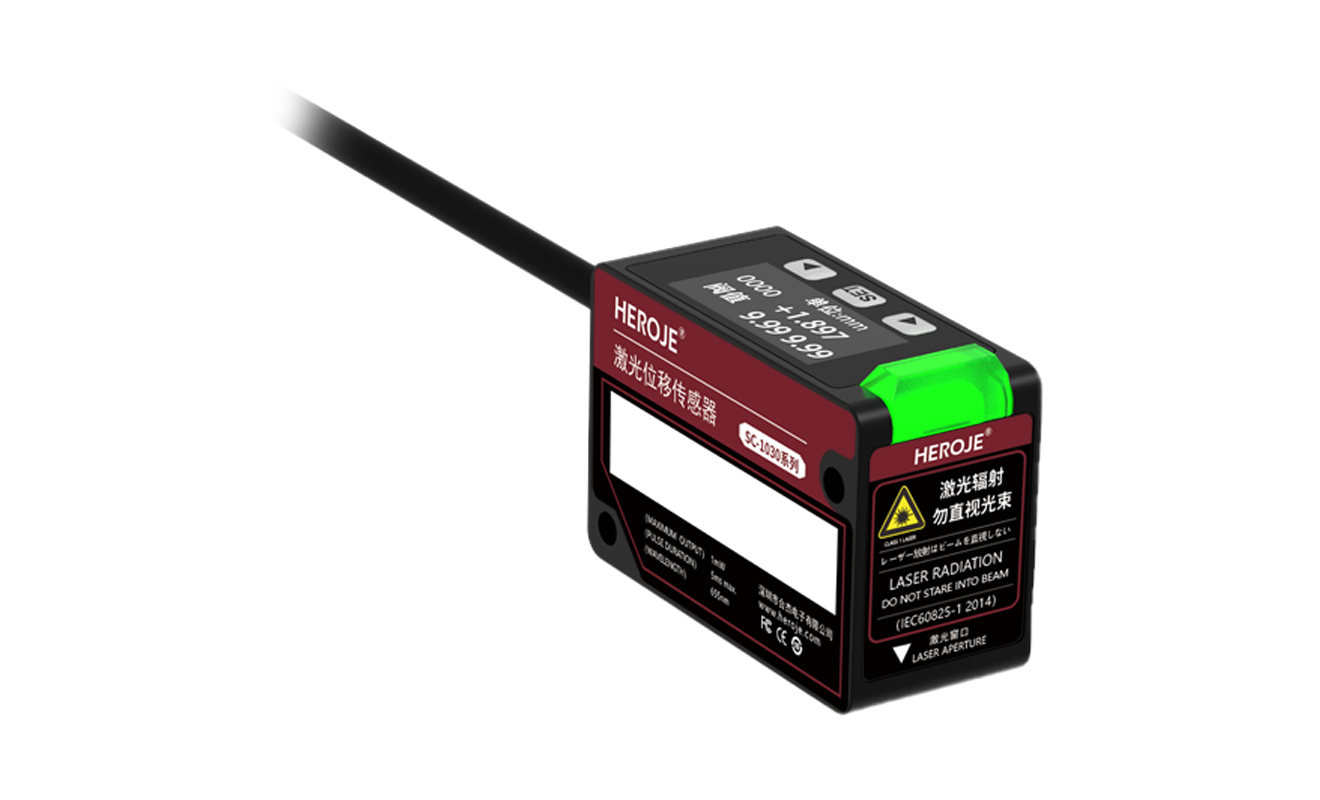

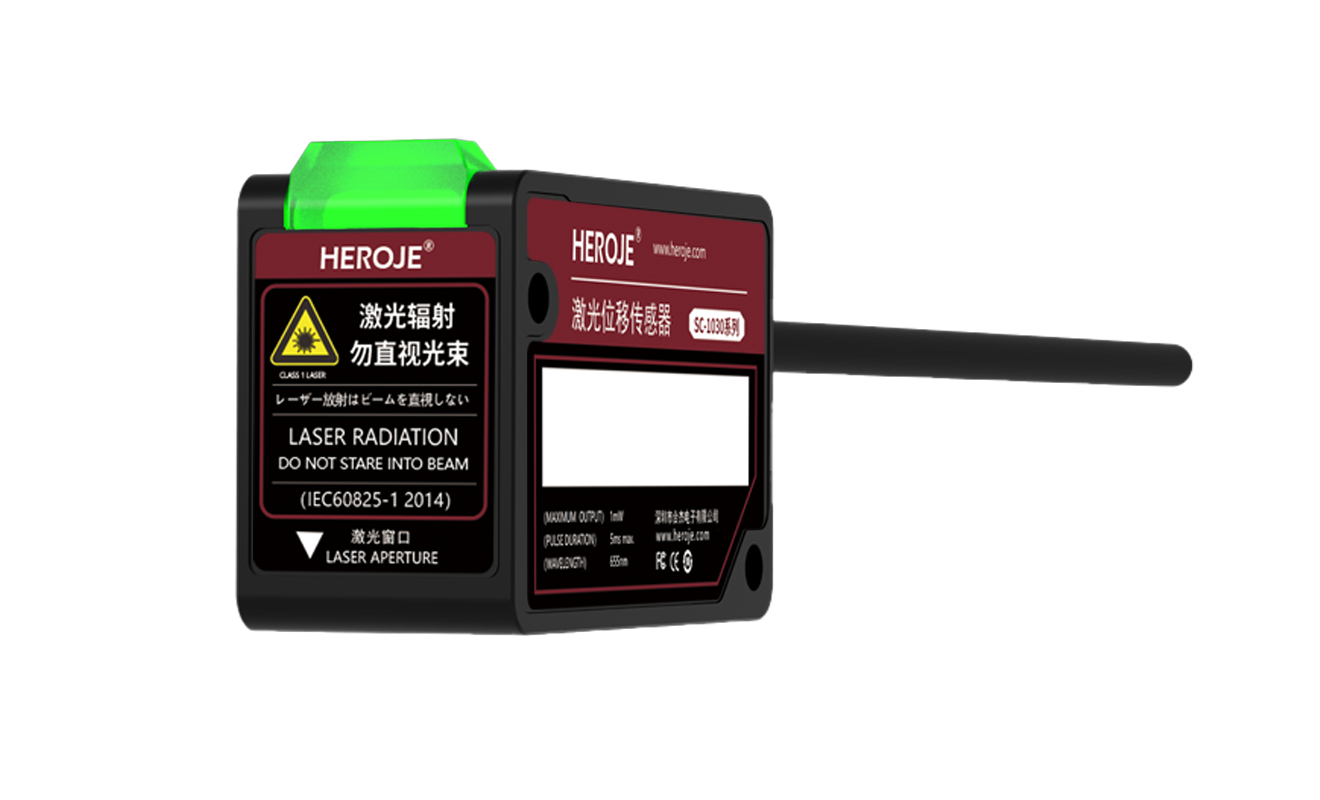

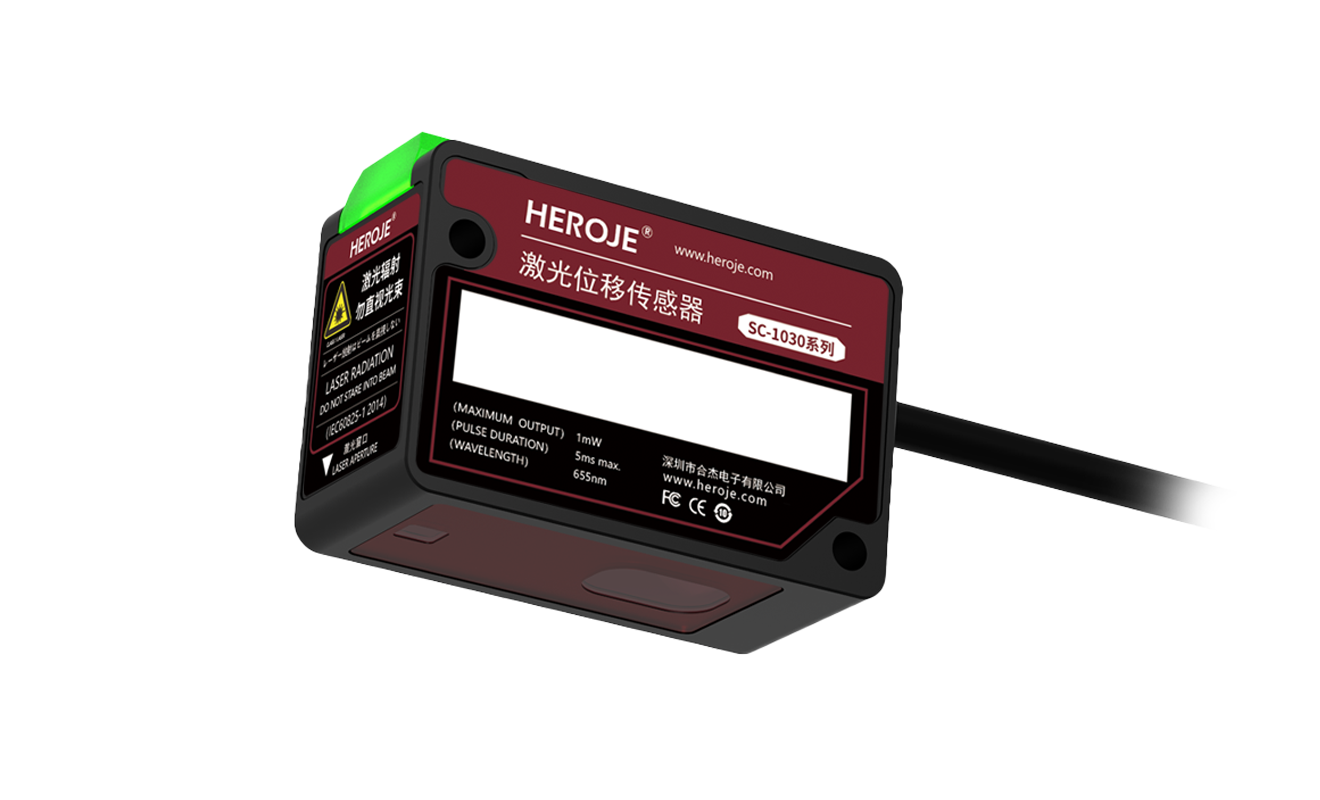

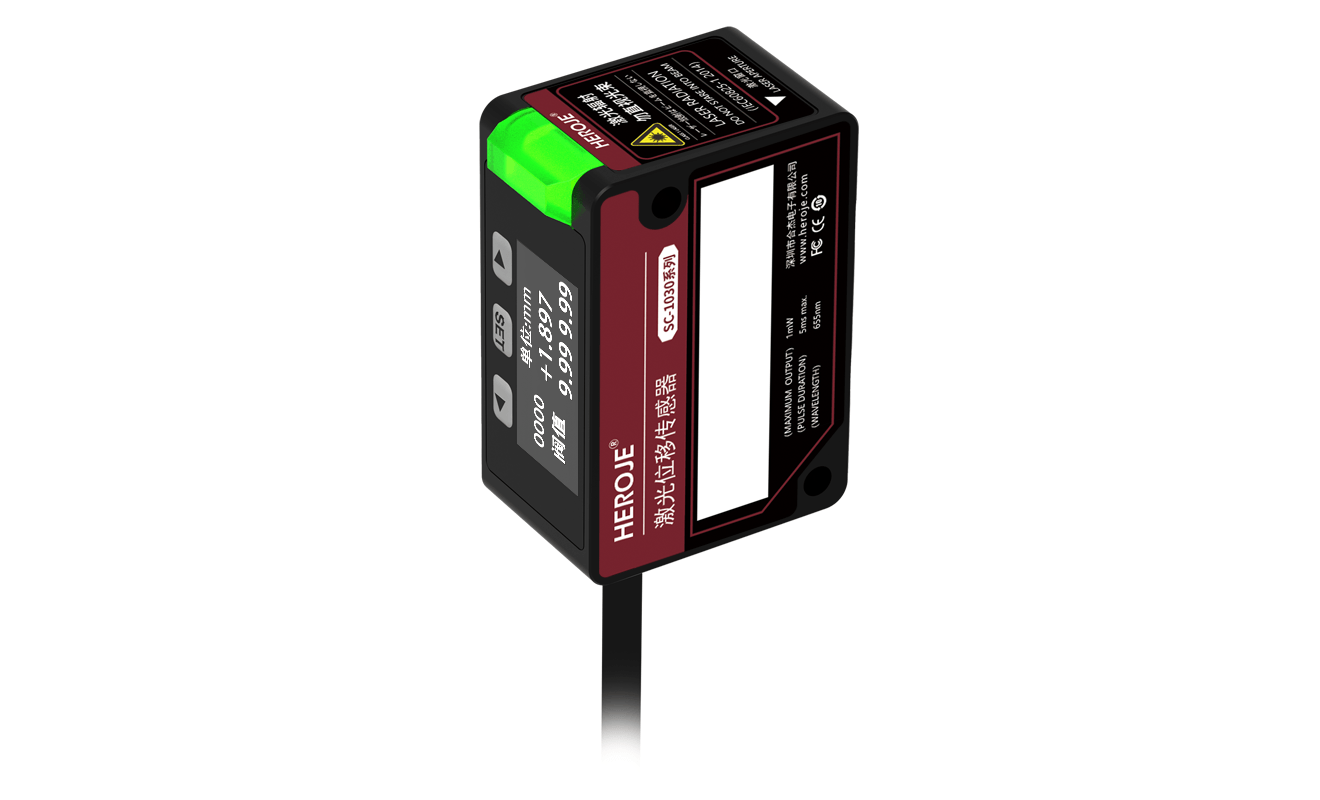

激光位移傳感器LD-A系列

激光位移傳感器LD-A系列擁有高性價比、是測距應用和各類檢測應用的入門級解決方案。本系列尺寸緊湊,便于安裝集成。紅色半導體激光指示清晰。其電路設計經過專門優化,適應常年連續工作,并且適應供電不穩定的無人值守工作環境。LD-A系列采用三角測量的測定原理。當目標物的位置發生移動時,CMOS上的入光位置即會移動,通過檢測入光位置,來測定物體的變位量。

  • 產品名稱: 激光位移傳感器
  • 產品型號: LD-A系列

激光位移傳感器

LD-A系列

1μm工業激光位移傳感器



合杰CMOS型微型激光位移傳感器LD-A系列擁有高性價比、是測距應用和各類檢測應用的入門級解決方案。

本系列尺寸緊湊,便于安裝集成。紅色半導體激光指示清晰。其電路設計經過專門優化,適應常年連續工作,并且適應供電不穩定的無人值守工作環境。

LD-A系列采用三角測量的測定原理。當目標物的位置發生移動時,CMOS上的入光位置即會移動,通過檢測入光位置,來測定物體的變位量。


產品應用

樹脂零件異品檢測,適用于不同背景色檢測

樹脂零件異品檢測

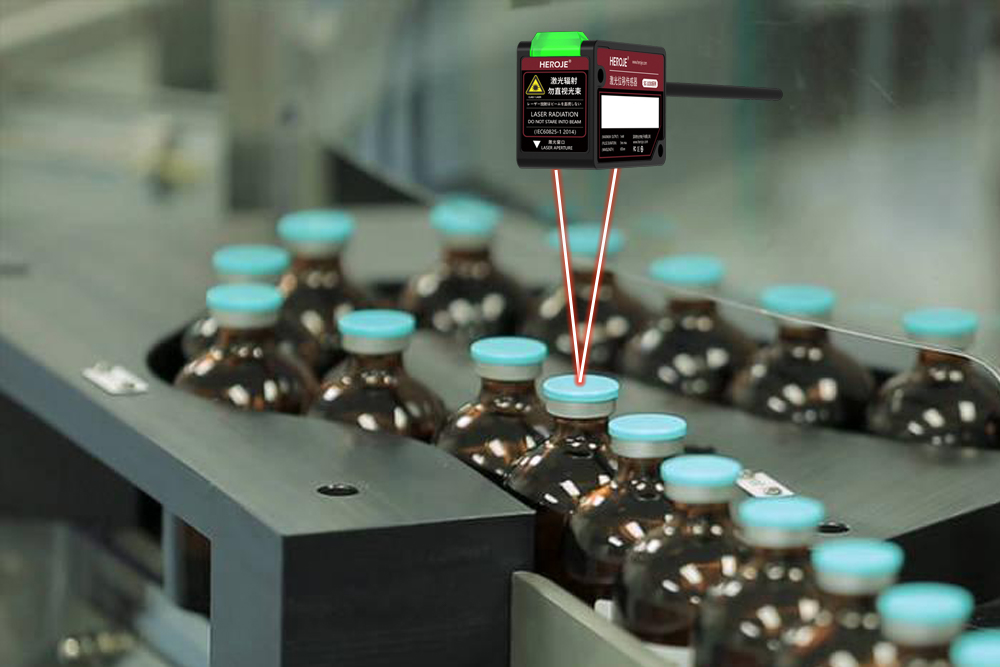

成品有無檢測,適用于金屬等不同材質反光,鏡面和漫反射材質

成品有無檢測

精度高響應快量程多種可選應用于多種工業場景的激光位移傳感器

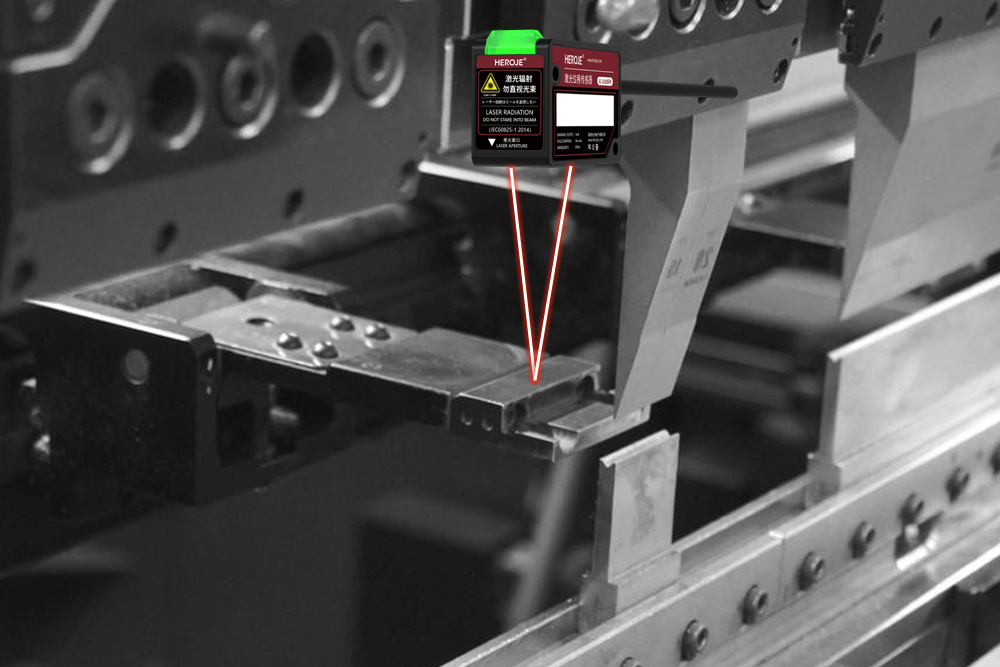

金屬加工質量檢測

產品特性/優勢

激光位移傳感器具備全新CMOSAGC激光器,有效寬適配全新光學組件

全新CMOS:

提高激光光斑的捕捉靈敏度,提升信息銳度,更靈敏更穩定的測量。

AGC激光器,有效寬適配:

自動控制激光強度,均衡激光器使用壽命。配合AI算法,匹配各種材質。

全新光學組件:

配合超大CMOS元件以及AGC激光器,提升信號的分辨率,進一步提高采樣精度。

獨有的計算加速單元精確穩定的RS485數字量傳輸的激光位移傳感器激光位移傳感器支持遠程升級

獨有的計算加速單元:

在傳統的CPU架構上加入了DSP計算單元,可實現更高速的采樣和計算輸出。

RS485輸出:

全系標配485數字信號輸出,避免模擬輸出采樣精度丟失、信號干擾等麻煩。

遠程升級+可視化配置:

全新硬件+固件研發模式,不斷添加新功能新算法,解決更多行業痛點與場景。

激光位移傳感器支持黑色吸光材質測量激光位移傳感器支持反光材質測量激光位移傳感器功能內置AI算法和加速器

支持黑色吸光材質的測量:

黑色泡棉,黑色橡膠,輪胎,黑色布料,黑色紙品,陽極氧化金屬都能穩定測量。

支持反光材質的測量:

支持測量鏡面反光的金屬和玻璃制品。

內置AI算法和加速器:

強大的AI深度學習算法及硬件的加持下,任何材質和場景的變化都可以一鍵搞定。



性能指標

型號

LD-A030

LD-A030C

LD-A050

LD-A100

LD-A200

基準距離

30mm

30mm

50mm

100mm

200mm

測量距離

±5mm

±5mm

±15mm

±35mm

±80mm

光源

紅色半導體激光  2級(JIS/IEC/GB)、級(FDA)(注2

最大輸出:1mW、投光波峰長度:655nm

線性度

±0.1% F.S.

±0.2% F.S.

亮點范圍(基準距離時)

φ100μm

φ50μm

φ70μm

φ120μm

φ300μm

重復精度

1μm

10μm

3μm

10μm

30μm

采樣周期

1/2/5/10ms(多級可變或AI控制)

輸入輸出

DC IN:12~24V/RS485數字輸出/模擬電流輸出: 0-20ma

彩色LCD屏幕/按鍵3枚/狀態指示燈1枚

電氣特性

電壓

1224V DC±10% 紋波P-P10%以下

消耗電流

40mA以下(電源電壓24V DC)

 65mA以下(電源電壓12V DC)

機械特性

尺寸

44.5*20*32mm

重量

78g

環境參數

外殼防護等級

IP64

工作環境

無塵埃或無腐蝕性氣體

工作溫度

 -10°C+45°C

儲存溫度

-20°C+60°C

相對濕度

35%RH85%RH(無凝結)

環境光照度

白熾燈 : 5000 lux以下

耐振動

10  55 Hz: 雙倍振幅1.5 mm/X Z 方向各 2 小時


文件圖示

工業掃碼讀碼器

工業掃碼讀碼器

工業掃碼讀碼器

工業掃碼讀碼器

文件類型

規格書彩頁

產品手冊/使用指南

3D/安裝尺寸線框圖

PC端調試軟件

文件大小2MB2MB1MB12MB


文件下載,請點此移步新官網下載
