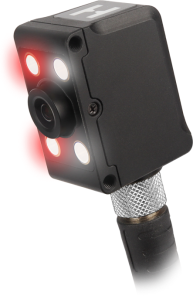

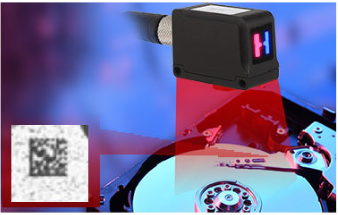

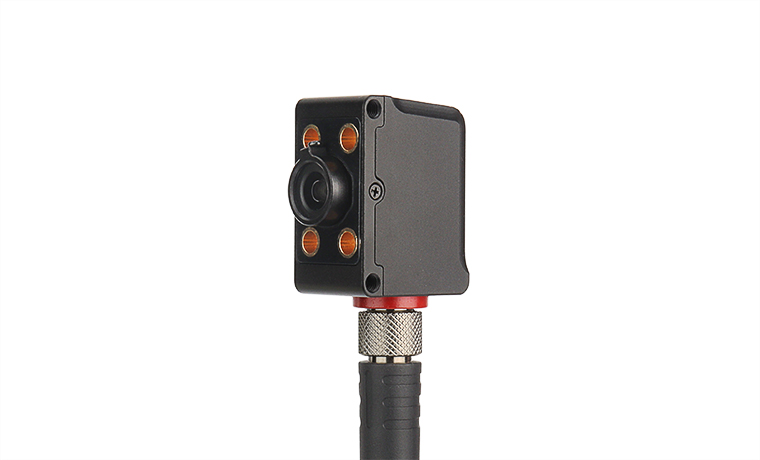

固定式工業讀碼器Tiny 系列TINY是深圳合杰2022年推出的，結合合杰專利光源設計和合杰專利圖像解碼算法的全新一代緊湊型固定式讀碼器。得益于合杰技術對光學和算法優化的孜孜追求，TINY在工業自動化，物流自動化領域的讀碼應用中表現優異。對包括高反光金屬雕刻碼和微小激光雕刻碼在內的各種DPM碼，物流標簽碼等都有極佳的識讀表現。另外，TINY通過靈動的結構設計，實現了光學鏡頭的靈活匹配，可以現場為客戶的使用場景提供量身定做的最佳讀碼鏡頭配置。小巧緊湊的機身設計可以滿足各種機臺的安裝使用要求。這些全所未有的新特性將使該設備成為工業級讀碼應用的理想解決方案。產品應用金屬零件PCB板汽車零件產品特性/優勢體積小巧：輕便小巧的體積，可以方便嵌入到各種設備中作為條碼的識讀組件應用。靈活的解碼編輯能力：采用合杰專利智能圖像算法，用戶可以針對自身解碼需求，支持數據裁剪、疊加、前后綴等復雜應用場景和業務功能，無需另外購置解碼軟件。以太網接口通訊：支持網口通訊，非常方便調試使用，滿足多種嵌入終端設備應用場景。高可見度LED瞄準器：非激光瞄準能夠精確提供掃描指示，創造了一個用戶友好型操作環境，同時消除了眼部傷害的風險。多組可變換光源：配備多組可調節光源，能輕松應對各種復雜光照應用環境。高防護等級：可達IP65工業防護等級，適應各種惡劣應用環境。 型號TINY類型標準版接收器傳感器CMOS 全局快門 圖像傳感器像素數1280 × 1080 像素發射器照明光源高亮度紅色 LED和高亮度白色 LED對焦調整可手動調焦讀取規格支持的符號2DQRCode,PDF417,DataMatrix等1DCode11,Code39,Code93,Code128,EAN13,EAN8,I25,UPC-A,UPC-E, MIS,D25,M25,DataBar,CodeBar等最小分辨率1D:3mil 2D:5mil讀取距離20mm～1200mm(可調焦)讀取查看范圍170*140mm（300mm時的典型示例）可識別對比度15%通訊接口USB/RS232/EtherNet輸入/輸出規格控制輸入點數2路輸入類型1*IN（光耦隔離）最大額定值26.4V最小ON電壓5V最大OFF電流5uA或更低點數1路輸入類型1*OUT（光耦隔離）控制輸出最大額定值40V最大負載電流500mAOFF時泄露電流100nA或更低100nA或更低ON時殘余電壓0.13V或更低Ethernet通訊規格符合IEEE802.3 100BASE-TX支持的協議Raw,Modbus-TCP,TCP/IP,UDP,FTP,EtherNet/IP串行通信通信標準符合 RS-232C傳輸速度2400、4800、9600、14400、19200、38400、57600、115200bps支持的協議Raw,Modbus-RTUUSB通信標準符合USB2.0High Speed,兼容USB 1.1 Full Speed支持的協議USB HID鍵盤，USB CDC虛擬串口環境抗耐性外殼防護級IP54環境溫度 -5°C～65°C存儲環境溫度 -20°C～+70°C相對濕度35%RH ～ 85% RH (無冷凝）存儲環境濕度35%RH ～ 85% RH (無冷凝)環境亮度陽光 : 10000 lux、白熾燈 : 6000 lux、熒光燈 : 2000 lux工作環境無塵埃或無腐蝕性氣體耐震動10 至 55 Hz: 雙倍振幅 0.75 mm/X 、Y 和 Z 方向各 3 小時認證CE,FCC額定值電源電壓12V ～ 24V DC電流消耗約 500 mA功率5W尺寸54.8×24×39.6mm重量約 71.1 g 型號TINY-013標準型130w像素，手動調焦，偏光，千兆網口TINY-013W廣角型130w像素，手動調焦，偏光，千兆網口配件CAB-HJ-A17T5N40PW2C7高柔帶IO網線5mCAB-HJ-A17D-5N040PWR以太網高柔線材5米24V電源適配器 文件圖示 文件類型規格書彩頁產品手冊/使用指南3D圖/安裝尺寸線框圖PC端調試軟件文件大小2MB2MB1MB12MB﹁文件下載，請點此移步新官網下載﹂
