特點

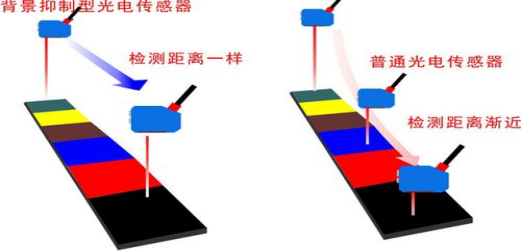

可檢測不同顏色材質 | 檢測穩定，抗干擾能力強 | 在BGS有效距離內，顏色的不同不會影響檢測距離的變化 | 可檢測0.5mm左右的細小絲狀物 操作簡單 | 旋鈕靈活調節 | 尺寸緊湊，適用于各種應用和行業 |  |
性能參數 |
型號 | NPN輸出 | LRD-YD10N |
PNP輸出 | LRD-YD10P |
檢測方式 | 漫反射型 |
感應距離 | 5 mm ... 120 mm 1] |
最大開關距離 | 1 mm ... 400 mm 2] |
連接形態 | 1.9m電纜 |
標準檢測應差 | <1mm 3] |
最小光點直徑（距離） | 約φ1.5mm（60mm） |
采樣頻率 | 100Hz max |
光源 | 類型 | 可見紅光 |
功能 | 指示燈 | 電源指示燈：綠色LED，常亮 輸出指示燈：橙色LED，輸出亮燈 |
安裝固定 | 同側的2xM3螺紋孔 |
抗干擾 | 可抗電機干擾、可抗電火花干擾 |
工作溫升 | <1℃（4h內） |
BGS（背景抑制）有效距離 |
| < 60mm |
黑色無光澤紙 -檢出距離 | 72mm | 65mm | 58mm |
白色無光澤紙 -檢出距離 | 79mm | 68mm | 59mm |
電氣參數 |
電源電壓 | DC12-30V±10% |
消耗功率 | 312mW以下 |
輸出負荷 | 負荷電源電壓DC26.4V以下、負荷電源電流100mA以下 |
控制輸出 | NPN/PNP（可選） |
保護電路 | 電源逆接保護、輸出逆接保護 |
輸出方式 | white常通GND/浮空：切換D-ON/L-ON輸出方式 |
D-ON | 檢測到物體-橙色燈滅/無信號輸出，未檢測到物體-橙色燈亮/信號輸出 |
L-ON | 未檢測到物體-橙色燈滅/無信號輸出，檢測到物體-橙色燈亮/信號輸出 |
Pin定義 | 4芯（棕-電源正、藍-電源負、黑-信號輸出、白-控制輸入） |
環境參數 |
防護等級 | IP65 |
絕緣電阻 | 20MΩ以上（DC500V搖表）充電部整體與外殼間 |
介電強度 | AC1000V以上在50/60Hz時，在電流承載部件和外殼間達1分鐘 |
環境光照 | 白熾燈3000xl以下/日光10000xl以下 |
環境溫度 | 使用時：-25℃~+55℃ 保存時：-40℃~+70℃，不結冰 |
環境濕度 | 使用時：35%~85%RH 保存時：35%~95%RH，不結露 |
1) 檢測對象為黑色無光澤紙 .
2) 檢測對象為白色無光澤紙 .
3) 檢測對象在BGS有效距離0mm~60mm內時，應差<1mm
