一.基本功能
●晶圓ID讀取的新標準
●全自動曝光控制
●智能碼移補償
●高精準的識讀率
●支持智能配置處理
●精確的微調
●支持 OCR、條碼、二維碼
●簡單的圖形用戶界面
●易于集成 最佳擁有成本：
●產率最高 有效提高MTBA/MTBF 減少MTTR
二.特點/優勢
|
|
|
|
|
|
| 一鍵調參： 能夠在更換不同檢測對象的情況下，一鍵調好參數保存，無需手動進行大量調試，從而縮短停機時間，提高生產效率。 |
超高的字符識讀率： 采用合杰專利智能圖像算法，極大提高字符的識別率，打印清晰的字符識別率可達99.99%。
| 自動對焦： 采用可調焦設計鏡頭，30至1500mm 距離都可穩定讀取，能夠在更換不同檢測對象的情況下自動對焦，無需手動調試。 | 點激光瞄準器： 精確提供掃描指示，準確指示掃描區域。 | 偏振多光源： 配備多組可調節光源，帶有偏振光功能，能輕松應對各種反光等復雜DMP碼 | 高防護等級： 可達IP65工業防護等級，適應各種惡劣應用環境。 |

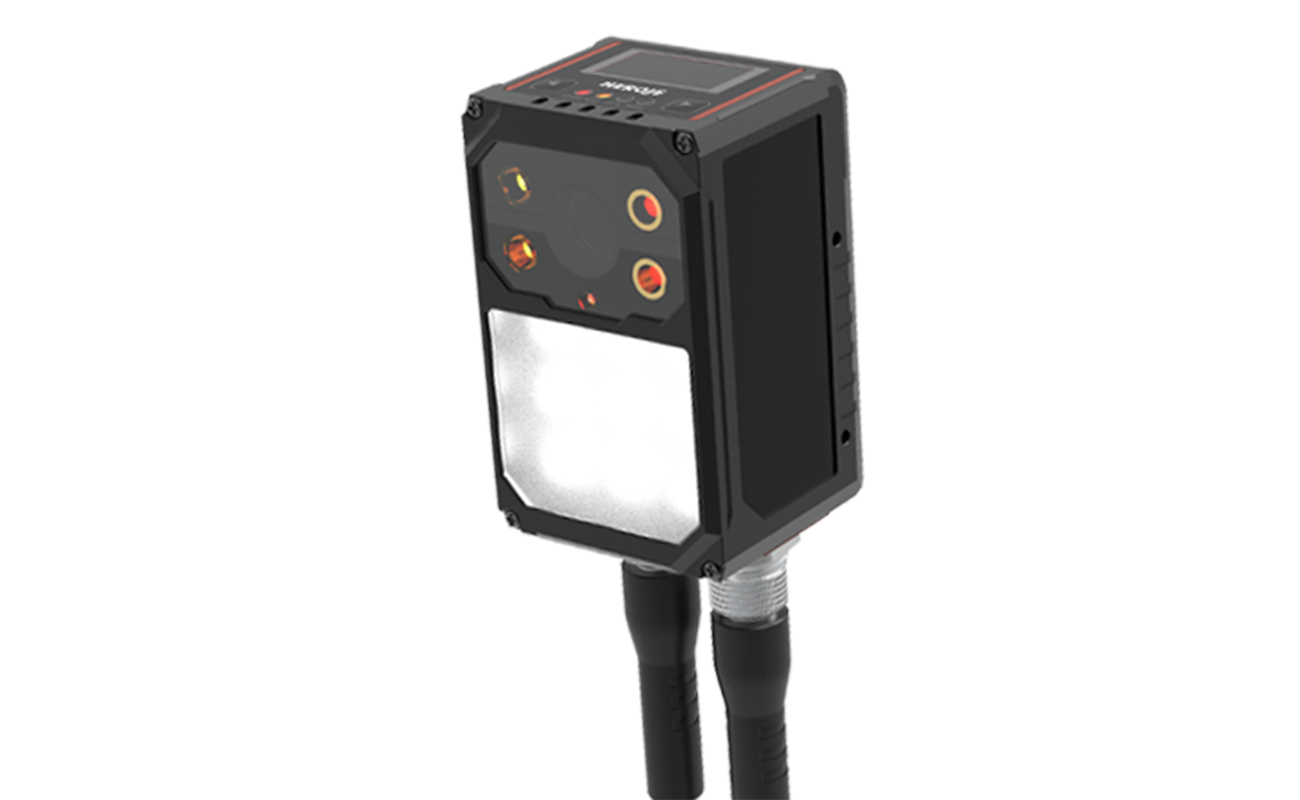

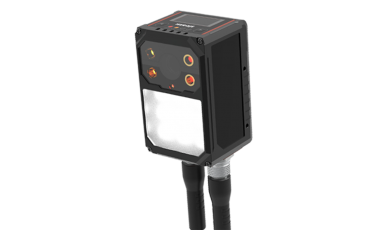

型號 | WR100-013 |
類型 | 標準型 |
接收器 | 傳感器 | CMOS 圖像傳感器 |
像素數 | 1280*1080 |
發射器 | 照明光源 | 分組可控的多組功能光源（高亮白光和高亮紅光） |
指示器光源 | 激光650nm |
對焦調整 | 自動對焦 |
讀取規格 | 支持的符號 |
SEMI FONT (straight, concave and convex), NON SEMI FONTS |
|
識讀標準 |
SEMI M12, M13, M1.15,SEMI T1.95 |
|
讀取距離 | 30mm~1500mm(自動對焦) |
讀取查看范圍 | 85 ×70mm |
(300 mm 時的典型示例) |
輸入 / 輸出規格 | 控制輸入 | 點數 | 2路(默認配線1路) |
輸入類型 | 2*IN（光耦隔離） |
最大額定值 | 26.4V |
最小 ON 電壓 | 5V |
最大 OFF 電流 | 5uA或更低 |
控制輸出 | 點數 | 2路(默認配線1路) |
輸出類型 | 2*OUT（光耦隔離） |
最大額定值 | 40V |
最大負載電流 | 500mA |
OFF 時的泄露電流 | 100nA或更低 |
ON 時的殘余電壓 | 0.13V或更低 |
Ethernet | 通信標準 | 符合IEEE802.3 1000BASE-TX |
支持的協議 | Raw,Modbus-TCP,TCP,UDP |
串行通信 | 通信標準 | 符合RS-232C |
傳輸速度 | 2400、4800、9600、14400、19200、38400、57600、115200bps |
支持的協議 | Raw,Modbus-RTU |
USB | 通信標準 | 符合USB2.0High Speed,兼容USB 1.1 Full Speed |
環境抗耐性 | 外殼防護級 | IP65 |
環境溫度 | -5°C至 +65℃ |
存儲環境溫度 | -20°C至 +70℃ |
相對濕度 | 35%RH～85%RH（無凝結） |
存儲環境濕度 | 35%RH～85%RH（無凝結） |
環境亮度 | 陽光 : 10000 lux、白熾燈 : 6000 lux、熒光燈 : 2000 lux |
工作環境 | 無塵埃或無腐蝕性氣體 |
耐震動 | 10 至 55 Hz: 雙倍振幅 0.75 mm/X、Y 和 Z 方向各 3 小時 |
額定值 | 電源電壓 | 12V ～ 24V DC |
電流消耗 | 800 mA |
重量 | 242g |
文件圖示
|
| |
|
|
| 文件類型 | 規格書彩頁 | 產品手冊/使用指南 | 3D圖/安裝尺寸線框圖 | PC端調試軟件 |
| 文件大小 | 2MB | 2MB | 1MB | 12MB |
